GLCQ、GLLQ型列管式油冷卻器

產品分類： GLCQ、GLLQ型列管式油冷卻器

GLCQ、GLLQ型列管式冷卻器是在JB/ZQ4004-86標準的基礎上改進設計成JB/T7356-94標準的：產品適用于冶金、礦山、輕工、電力、化工等行業的稀油潤滑裝S、液壓站和油壓設備中，將熱工作油冷卻到要求的溫度；冷卻器的工作溫度≤10CTC,工作壓力≤1.6MPa，一般工作壓力≤1MPa；產品體積小、重量輕、冷卻效果好，便于維護檢修；GLCQ型的換熱管采用紫銅翅片管，熱交換系數>300kcal/m2·h·℃ GLLQ型采用裸（光）管，熱交換系數 >200kcal/m2·h·℃。

訂購熱線：0513-83783788

跟此產品相關的產品

產品詳情

GLCQ、GLLQ型列管式油冷卻器

一、使用條件

二、技術參數

型號	公稱壓力MPa	公稱冷卻面積㎡							技術性能
									介質粘度cSt	進油溫度	進水溫度	油溫降	壓力損失MPa		油流M 與水流量之比	熱交換系數 K
										進油溫度	進水溫度	油溫降	壓力損失MPa			kcal/m、h •。。
										℃			油側	水側
GLCQ1	0.63 1	0.4	0.6	0.8	1	1.2	—	—	≤100	55 ±1	≤30	≥8	≤0.1	≤0.05	1:1	>300
GLCQ2		1.3	1.7	2. 1	2.6	3	3.6	—
GLCQ3		4	5	6	7	8	9	10
GLCQ4		13	15	17	19	21	23	25
GLCQ5		30	34	37	41	44	47	50
GLCQ6		55	60	65	70	75	80	85
GLLQ3	0. 63 1	4	5	6	7	—	—	—	≤460	50±1					1:1.5	>200
GLLQ4		12	16	20	24	28	—	—
GLLQ5		35	40	45	50	60	—	—
GLLQ6		80	100	120	—	—	—	—
GLLQ7		160	200	—	—	—	—	—

熱交換系數是指油冷卻器在表中規定的工況條件下測得的K值。

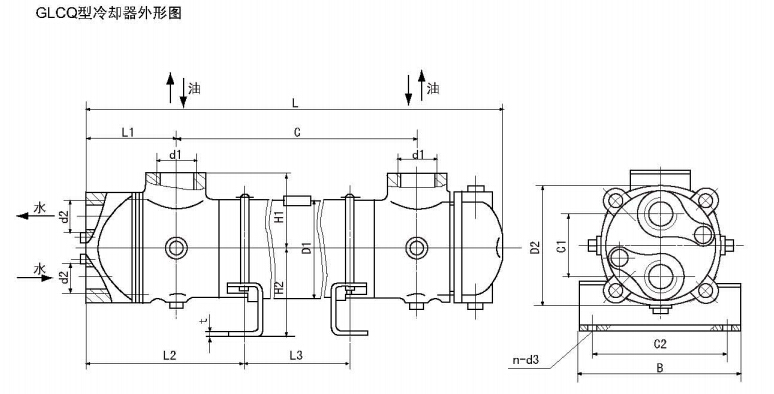

三、外形尺寸

型號	L	C	LI	HI	H2	D1	D2	Cl	C2	B	L2	L3	t	n-d3	dl	d2	重量kg
GLC01-0.4/*	370	240	67	60	63	78	92	52	102	132	115	145	2	4-Φ11	G1	Q3/4	8
GLCQ1-0.6/*	540	405										310					10
GLC01-0.8/*	660	532										435					12
GLC01-1.0/*	810	665										570					13
GLCQl-1.2/*	940	805										715					15
GLC02-1.3/*	560	375	98	85	93	120	137	78	145	175	172	225	2	4-Φ11	G1	G1	19
6LCQ2-1.7/*	690	500										350					21
GLC02-2.1/*	820	635										485					25
GLC02-2.6/*	960	775										630					29
GLC02-3.0/*	1110	925										780					32
GLC02-3.5/*	1270	1085										935					36
GLC03-4.0/*	840	570	152	125	158	168	238	110	170	210	245	380	10	4-Φ15	G1 1/2	G1 1/4	74
GLCQ3-5.0/*	990	720										530					77
GLCQ3-6.0/*	1140	870										680					85
GLCQ3-7.0/*	1310	1040										850					90
GLC03-8.0/*	1470	1200	152	125	158	168	238	110	170	210	245	1010	10	4-Φ15	G2	G1 1/2	96
GLC03-9.0/*	1630	1360										1170					105
GLC03-10/*	1800	1530										1340					110
GLCQ3-11/*	1980	1710										1520					118
GLCQ4-13/*	1340	985	197	160	203	219	305	140	270	320	318	745	12	4-Φ19	G2B	G2	152
QLCQ4-15/**	1500	1145										905					164
GLCQ4-17/*	1660	1305	197	160	208	219	305	140	270	320	318	1065	12	4-Φ19	G2	G2	175
GLCQ4-19/*	1830	1475										1235					188
GLCQ4-21/*	2010	1665										1415					200
GLCQ4-23/*	2180	1825										1585					213
GLCQ4-25/*	2360	2005										1765					225
QLCQ4-27/*	2530	2175										1935					—
GLC05-30/*	1932	1570	202	200	234	273	355	180	280	320	327	1320	12	4-Φ23	G2	G1 1/2	—
GLCQ5-34/*	2152	1790										1540					—
GLCQ5-37/*	2322	I960										1710					—
GLCQ5-41/*	2542	2180										1930					—
GLCQ5-44/*	2712	2350										2100					—
GLCQ5-47/*	2872	2510										2260					—
GLC05-51/*	3092	2730										2480					—
GLCQ5-54/*	3262	2900										2650					—
GLCQ6-55/*	2272	1860	227	230	284	325	410	200	300	390	362	1590	12	4-Φ23	G2 1/2	G3	—
GLCQ6-60/*	2452	2040										1770					—
GLCQ6-65/*	2632	2220										1950					—
GLCQ6-70/*	2812	2400										2130					—
GLCQ6-75/*	2992	25S0										2310					—
GLCQ6-80/*	3172	2760										2490					—
GLCQ6-85/*	3352	2940										2670					—
GLCQ6-90/*	3532	3120										2850					—

注：*標注公稱壓力值

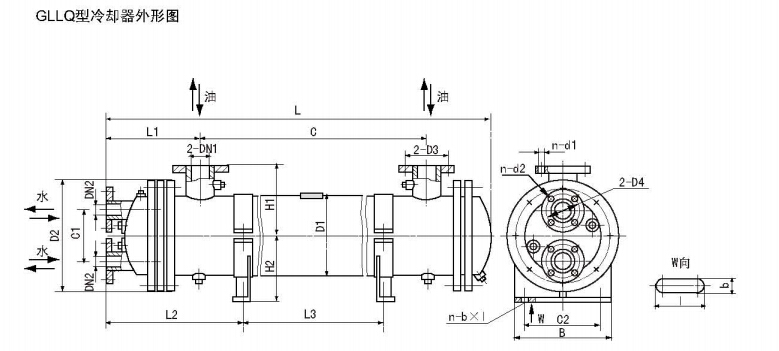

GLCQ、GLLQ型列管式油冷卻器

型號	L	C	LI	HI	H2	D1	D2	C1	C2	B	L2	L3	D3	D4	n-dl	n-d2	n-bXt	DN1	DN2	重量kg
GLLQ3-4/**	1165	682	265	190	210	219	310	140	200	290	367	485	100	100	4-Φ17.5	8-Φ23	4-20×28	32	32	143
GLLQ3-5/**	M65	982										1048								168
GLLQ3-6/**	1765	1282										1085	145					40		184
GLLQ3-7/**	2065	1512										1385								220
GLLQ4-12/**	1555	860	345	262	262	325	435	200	300	370	497	660	145	145				65	65	319
GLLQ4-16/**	1960	1365										1065								380
GLLQ4-20/**	2370	1775										1475								440
GLLQ4-24/**	2780	2175	350									1885	160		8-Φ17.5			80		505
GLLQ4-28/**	3190	2585										2295								566
GLLQ5-35/**	2480	1692	500	315	313	426	535	235	300	520	730	1232	180	180		8-Φ18	4-20×30	100	100	698
GLLQ5-40/**	2750	1962										1502								766
GLLQ5-45/**	3020	2202	515								725	1/72	210							817
GLLQ5-50/**	3290	2472										2042						125		900
GLLQ5-60/**	3830	3012										2582								1027
GLLQ6-80/**	3160	2015	700	500	434	616	780	360	750	550	935	1555	295	295	8-Φ22	8-Φ23	4-25×32	200	200	1617
GLLQ6-100/**	3760	2615										2155								1890
GLLQ6-120/**	4360	3215										2755								2163
