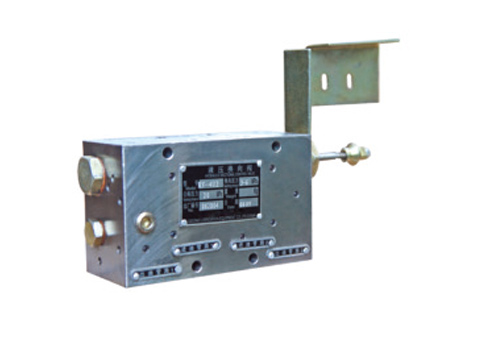

YHF型液壓換向閥

產品分類： YHF型系列液壓換向閥

用于電動環式集中潤滑系統中，把泵輸出的潤滑脂交替送向兩條供油主管。直接由供油主管末端的壓力控制閥換向，換向的設定壓力可以方便地調整，換向閥結構簡單，動作可靠。

訂購熱線：0513-83783788

跟此產品相關的產品

: GGQ-J(L)系列干油過濾器; GGQ-J(L)干油過濾器適用于公稱壓力為10MPa（20MPa）的干油集中潤滑系統，是一種為保證干油集中潤滑系統工作正常，潤滑點能得到一定清潔度的潤滑脂而設置的結構極為簡單的網式過濾裝置，它安裝于潤滑泵（手動、電動、風動、液壓等）的出油口與系統供油主管之間，用于清除潤滑脂內的殘留雜志。

: GPF-8型干油噴射控制閥; 干油噴射控制閥適用于空氣壓力為0.45～0.6MPa 的干油噴射潤滑系統中，用于控制油路和氣路的干油噴射嘴。該閥與干油噴射嘴配合使用，組成干油噴射潤滑裝置時，該閥與手動潤滑泵連接長度不得大于1 米。

: DXF-K型單向閥、AF-K10型安全閥; 適用介質為錐入度250～350(25℃，150g)1/10mm潤滑脂或粘度值為46～150cSt的潤滑油。

產品詳情

YHF型液壓換向閥

一、使用條件用于電動環式集中潤滑系統中，把泵輸出的潤滑脂交替送向兩條供油主管。直接由供油主管末端的壓力控制閥換向，換向的設定壓力可以方便地調整，換向閥結構簡單，動作可靠。
二、技術參數
型號		公稱壓力Mpa	調定壓力	壓力調整范圍Mpa	損失量	配管尺寸	重量kg
標準型號	原型號
YHF-L1	RV-3	20	5	3-6	17	Rc34	46.5
YHF-L2	RV-4U				2.7	M16x1.5	7
使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂。

三、型號標注說明

四、工作原理右圖是液壓換向閥的工作原理示意圖。圖中T1～4口匯到同一個出口接貯油器。位置1泵輸出的潤滑脂，從進油口S經主滑閥MP構成的通路被送向供油主管L1（管路Ⅰ），并且經先導滑閥Pp構成的通路加壓力于主滑閥的左端。供油主管L2經T1口向貯油器開放。供油主管L1的末端與回油口R1連接，當末端的壓力超過設定壓力，則把先導滑閥推向右側。位置2先導滑閥Pp移動到右側，主滑閥Mp的左腔經T3口向貯油器開放，泵輸出的潤滑脂加壓于主滑閥的右端，將其推向左側，與主滑閥連接的指示桿上的觸頭撞擊行程開關LS，向電控柜發出信號使泵停止。位置3主滑閥Mp移動到左側，完成換向動作，泵再次工作輸出的潤滑脂經主滑閥構成的通路被送向供油主管L2（管路Ⅱ），供油主管L1經T2口向貯油器開放。

五、外形尺寸

六、使用說明

YHF-L1型閥與流量585mL/min的泵相配，安裝于底板上。YHF-L2型閥與流量60和195mL/min的泵相配，安裝于泵體上。

YHF-L1型閥調整螺絲右旋設定壓力調高，左旋調低。YHF-L2型閥右旋設定壓力調低，左旋調高。

從泵體上拆卸YHL-L2型閥和拆卸YHF-L1型閥的蓋子時，應先將調整螺絲完全松開。
